超声波电机

0.00
0.00

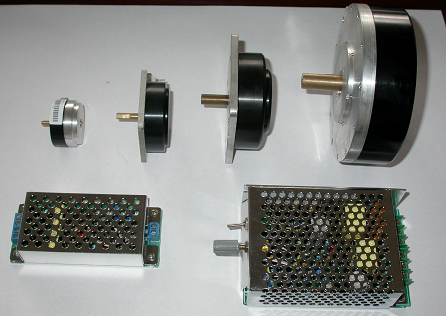

产品概述

超声波电机利用压电材料逆压电效应,把电能转换为弹性体的超声振动,并通过摩擦传动的方式转换成运动体的回转或直线运动。JTMotion的超声波无磁电机具有转矩密度大、无电磁干扰、低速大转矩、动作相应快等优势,可广泛应用于电磁干扰很强或不允许产生电磁干扰的场合,如核磁共振环境。




基础参数
#60型电机参数:
驱动频率                      40kHz
驱动电压                      120Vrms
额定转矩                      0.5Nm(5kgf-cm)
额定输出功率               4W
额定转速                      80rpm
最大转矩                      >0.8Nm
保持转矩                      >1.1Nm
响应速度                      <1.5msec
旋转方向                      CW,CCW
耐久时间                      2500h~4000h
使用温度范围               -10°C - 50°C
使用温升极限               表面温度<65°C
重量                             290g
噪音                            <35dB
#60型驱动器参数:
电源电压                     DC 12V
最大电流                     3A
控制器输出                  中压100-130Vrms Sin Cos 2相
输出频率                     约40kHz
输出波形                     似正弦波
空载可变速度范围       30 -120rpm
速度设定电阻              B10kΩ(0.1W)
外部速度设置电压       0 - 5V(DC)
绝缘电阻                    >10MΩ(接线、壳体、端子间)
调速方式                    频率调节
起停控制                    接触式开关或非接触均可
起动响应                    <2msec
停止响应                    约2msec(无负载情况下更小)
贮存温度                    -20°C - 80°C
使用温度                    -10°C - 50°C
重量                            245g
外观尺寸                    110mmX78mmX36.5mm
